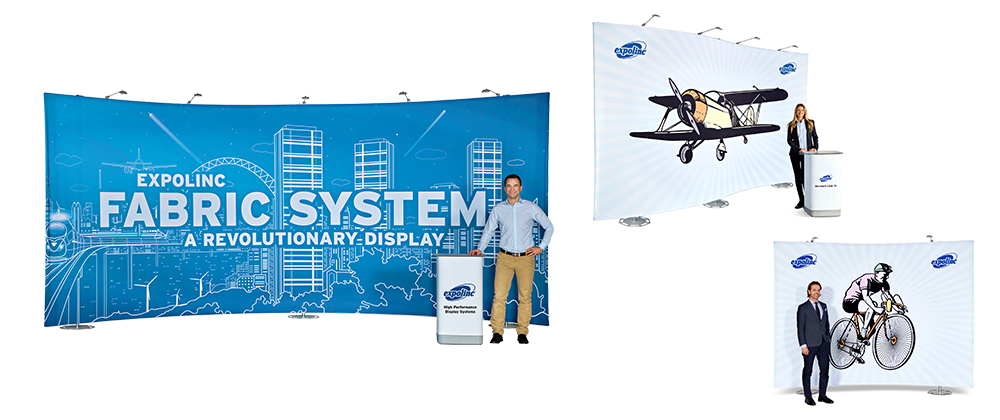

FABRIC SYSTEM ファブリックシステム
ニーズに合わせた
印象的なバックウォールの製作
ファブリックシステムは、ポールとプロファイルを組み合わせてお好みのサイズ・形状でインパクトの強いグラフィックの設置ができる商品です。高さの調整も可能です。
構造はシンプルで簡単に組み立てることができます。詳しくは右の動画をご覧ください。

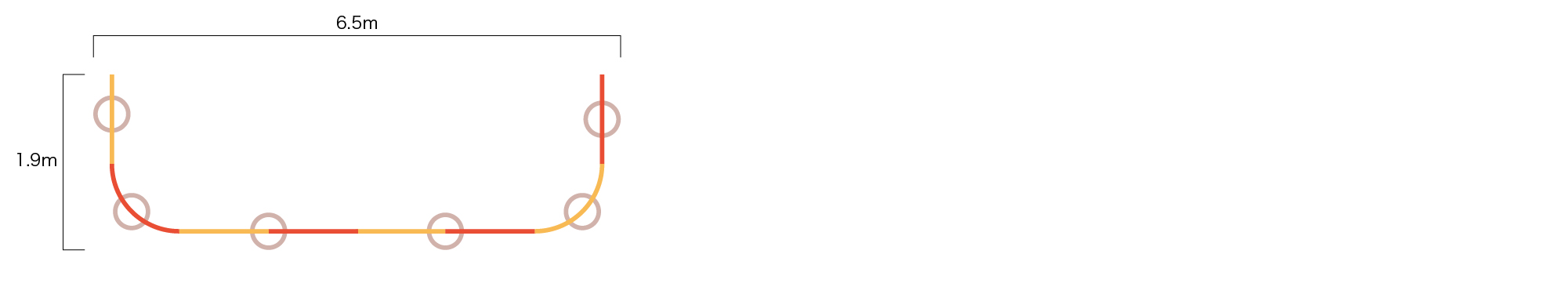

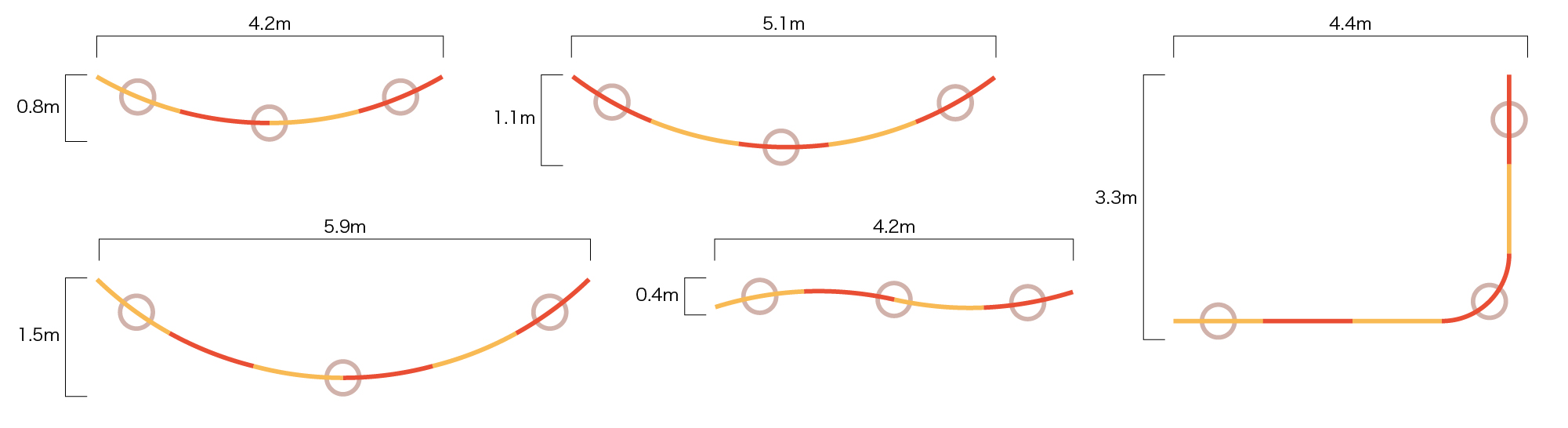

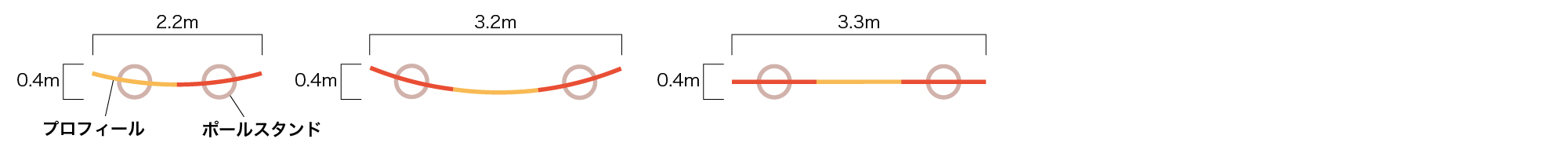

組み合わせ例
ポールとプロファイルの組み合わせによって様々なサイズや形状にすることができます。
高さは1150mm～2900mmに調整可能です。
掲載している形状以外にも対応可能です。詳しくはご相談ください。
2ポール
3ポール
その他
※図の上側が正面になります。
部材選びのステップ
ご希望の完成サイズ・形状で製作するために必要な部材をお選びいただきます。
ファブリック生地は必要なサイズに合わせてご用意ください。
① 基本キットを選択
基本となる2ポールキットまたは3ポールキットをお選びください。
4ポール以上が必要な場合はキットを必要数ご購入ください。
6552 2ポールキット
価格 ¥204,000（税込 ¥224,400）

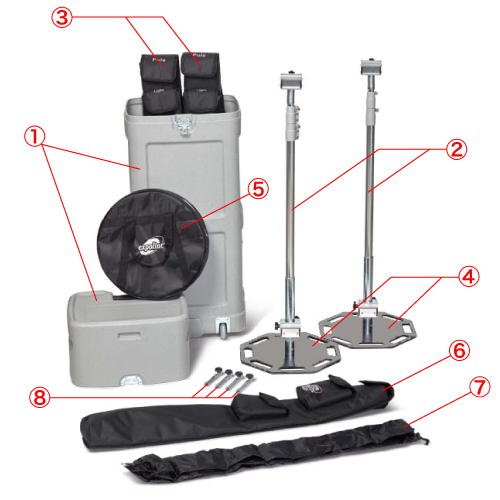

パッケージ内容
① 7550 スタンドケースXL（カウンター本体）
② 6510 支柱×2
③ 6520 支柱用バッグ×2
④ 6509 スチールベース×2
※4kg/個
⑤ 6516 ベース用バッグ
※2枚まで収納可能
⑥ 6517 プロファイル用バック
※エンドホルダー×4・コネクターも収納
⑦ 6519 バナー収納用パック
⑧ 6514 エンドホルダー×4

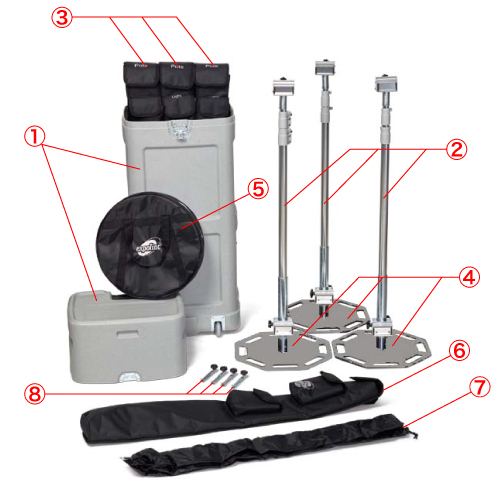

6553 3ポールキット
価格 ¥276,000（税込 ¥303,600）
パッケージ内容
① 7550 スタンドケースXL（カウンター本体）
② 6510 支柱×3
③ 6520 支柱用バッグ×2
④ 6509 スチールベース×3
※4kg/個
⑤ 6516 ベース用バッグ
※3枚まで収納可能
⑥ 6517 プロファイル用バック
※エンドホルダー×4・コネクターも収納
⑦ 6519 バナー収納用パック
⑧ 6514 エンドホルダー×4
② プロファイルを選択
サイズと形状に沿って必要なプロファイルと本数をお選びください。
上部用と下部用にそれぞれのプロファイルが必要です。

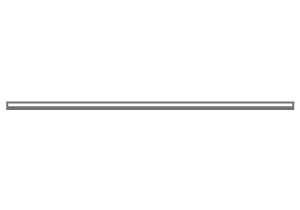

6535 ストレート1100m

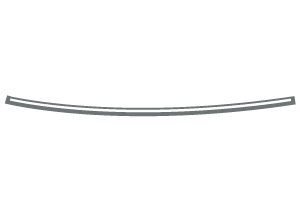

6536 内角 1100mm

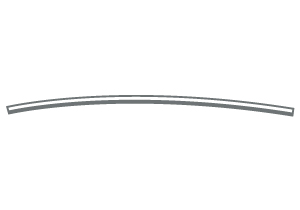

6537 外角 1100mm

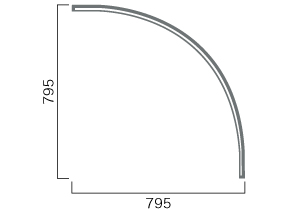

6538 90°内角 1300mm
| 品番 | 名称 | サイズ | カラー | 本体価格 |
|---|---|---|---|---|
| 6535 | ストレート1100mm | L1100mm | シルバー | ¥4,800（税込 ¥5,280） |
| 6536 | 内角 1100mm | L1100mm 15度 周長4200mm | シルバー | ¥6,600（税込 ¥7,260） |
| 6537 | 外角 1100mm | L1100mm 15度 周長4200mm | シルバー | ¥6,600（税込 ¥7,260） |
| 6538 | 90°内角 1300mm | L1300mm | シルバー | ¥9,600（税込 ¥10,560） |
※6538 90°内角 1300mmは取り寄せ商品となります。予め納期をご確認ください。
③ オプション品を選択
本体サイズや用途や応じて必要なオプション品をお選びください。

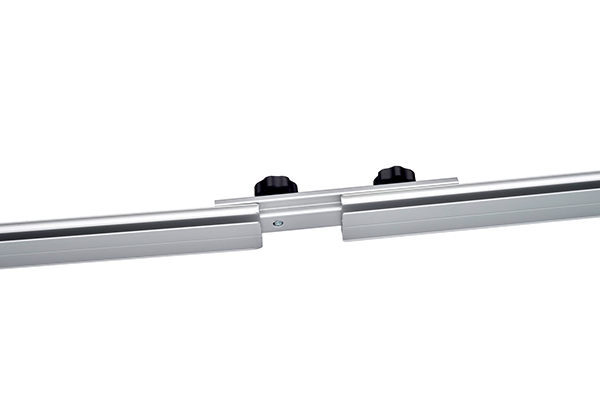

6512コネクター

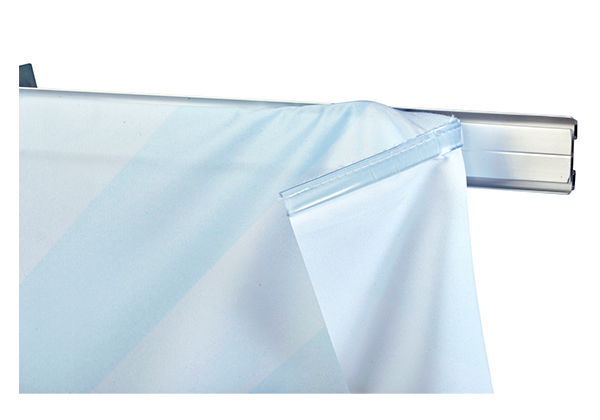

ラバー11 100M巻

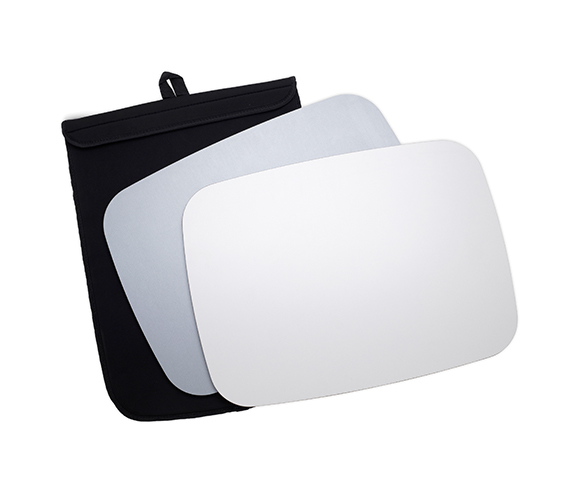

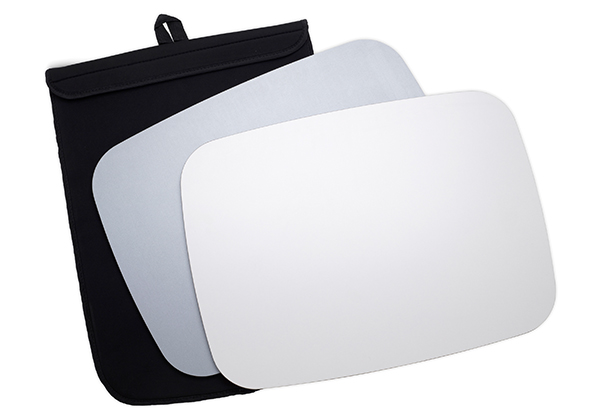

7444/7445スタンドケース用天板
シルバー/ホワイト
7332カウンターグラフィック
ジョイントプレート
| 品番 | 名称 | 仕様 | 本体価格 |
|---|---|---|---|
| 6512 | コネクター | ー | ¥2,400（税込 ¥2,640） |

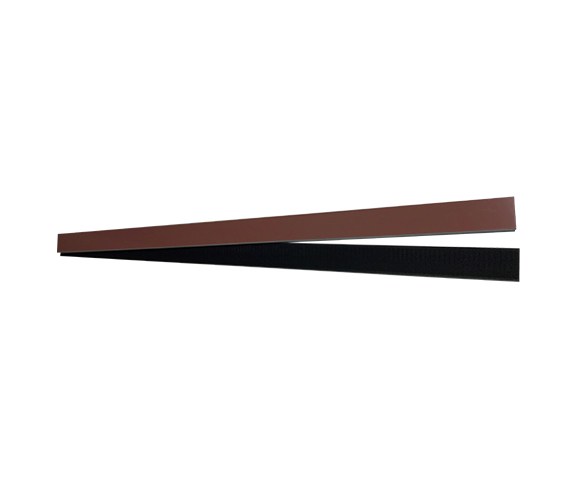

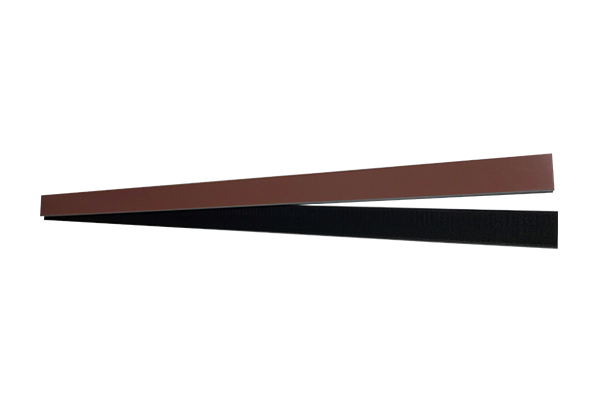

| ー | ラバー11 100M巻 | サイズ：t3mm×11mm×100M巻 | ¥20,000（税込 ¥22,000） |
| 7444 | スタンドケース用天板 シルバー | 色：シルバー | ¥18,000（税込 ¥19,800） |
| 7445 | スタンドケース用天板 ホワイト | 色：ホワイト | ¥18,000（税込 ¥19,800） |
| 7332 | カウンターグラフィックジョイントプレート | サイズ：840mm×30mm | ¥6,000（税込 ¥6,600） |
7445 スタンドケース用天板 ホワイトは取り寄せ商品となります。予め納期をご確認ください。
④ ファブリック生地を製作

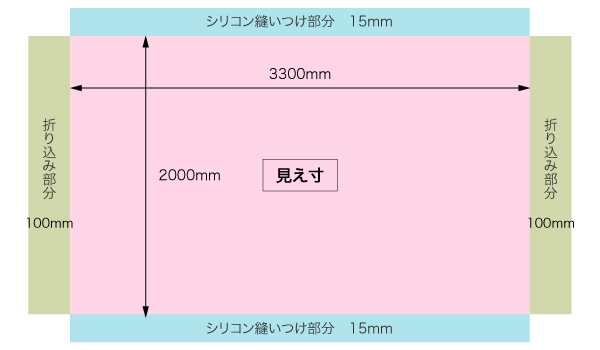

ファブリック生地縫製加工サイズ
幅はプロファイルのサイズに合わせ、高さは1000～2750ｍnのサイズで製作してください。
上下にシリコン縫い付け部分として各15mm、左右に折り込み部分として各100mmの余白が必要です。
例：3300mm×2000mmの場合
生地サイズ：3500mm×2030mm
推奨生地
トロマット／スエード／ポンジ／トロピカル／遮光スエード／サテンオーガンジー／ツイル／サテン等
※製作幅・高さに合わせた継ぎのない大型幅生地での製作をおすすめします。

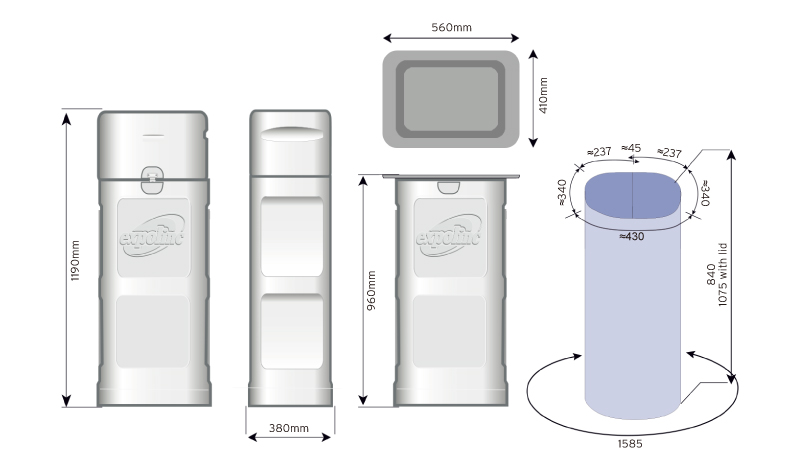

カウンター詳細図 収納ケースをカウンターとして利用可能です。オプション品のスタンドケース用天板とカウンターグラフィックジョイントプレートをご使用ください。
生地サイズ：1585mm×840mm
必要部材
7444/7445
スタンドケース用天板 シルバー/ホワイト
・ケースの蓋を外してスタンドケース用天板を乗せてご利用ください。
7332
カウンターグラフィックジョイントプレート
商品に関するご相談やお見積もりをご希望の方は
お問い合わせフォームまたは最寄りの店舗までお問い合わせください。
部材選択シミュレーション
実際に例をあげて必要となる部材の選択、ファブリック生地サイズをご紹介いたします。
幅3200mm内掲示カーブ／高さ2000mmとカウンターを設置する場合

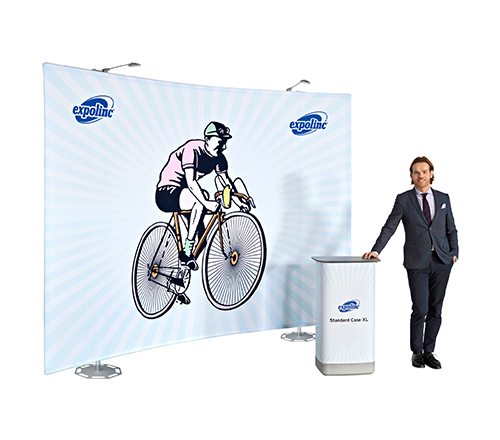

完成イメージ

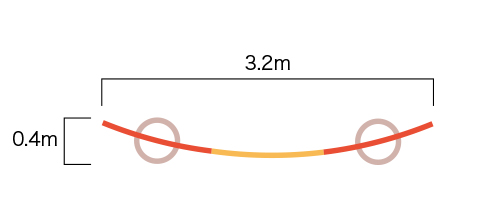

プロファイル組み合わせ図
必要部材
本体用

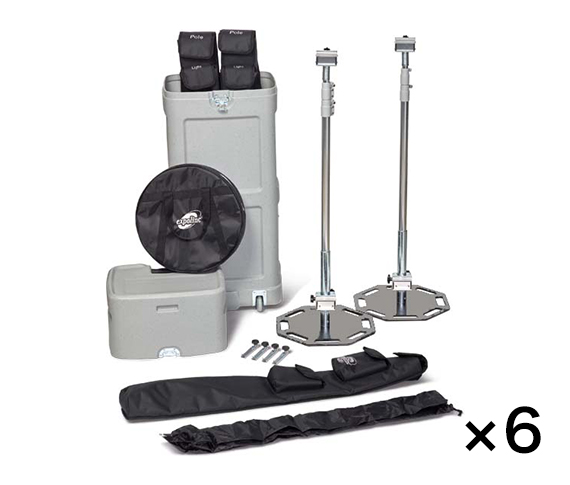

6552
2ポールキット
6636

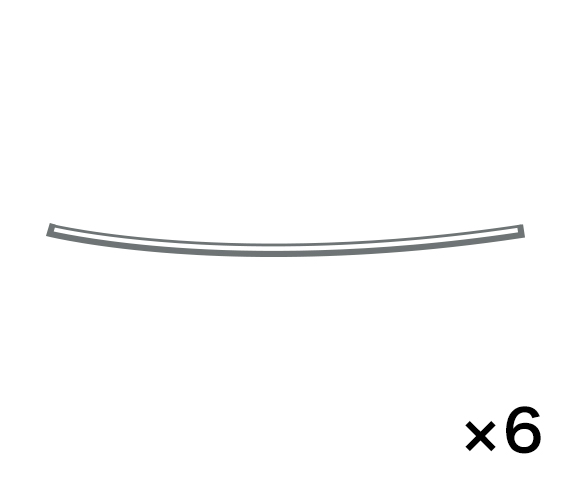

プロファイル／内角 1100mm

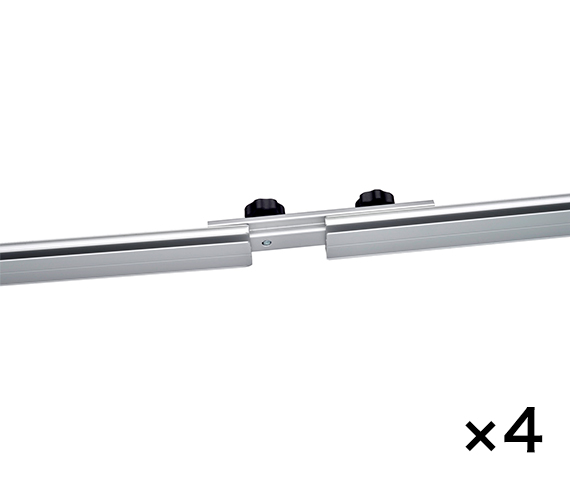

6512
コネクター
カウンター用
7444
スタンドケース用天板 シルバー
7332
カウンターグラフィックジョイントプレート
生地サイズ
本体用生地
生地サイズ：3500mm×2030mm
カウンター用生地
生地サイズ：1585mm×840mm
本体用生地イメージ図
商品に関するご相談やお見積もりをご希望の方は
お問い合わせフォームまたは最寄りの店舗までお問い合わせください。
